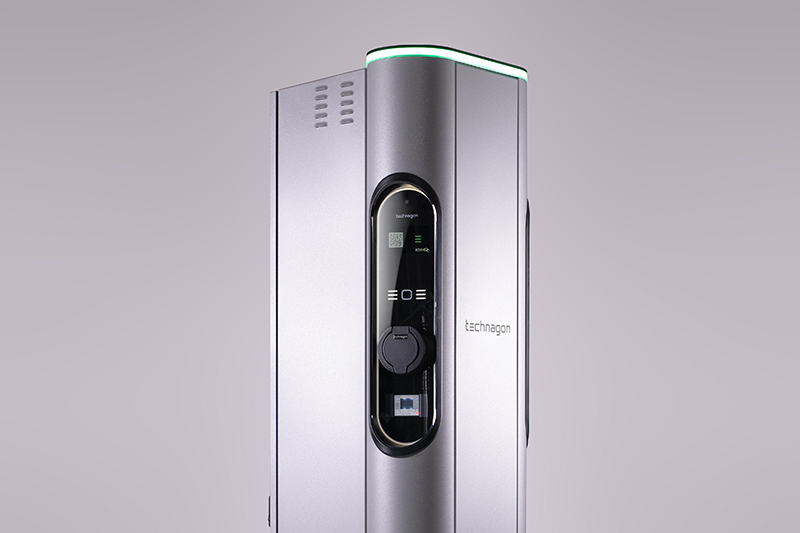

Pregled punionice TEP8
Polnilna postaja TEP8 je profesionalna AC polnilna postaja s 2 polnilna mjesta (Type 2) i maksimalnom snagom do 44 kW, dizajnirana za upotrebu u javnim i polujavnim okruženjima. Modularna konstrukcija omogućuje prilagodbu prema željenoj konfiguraciji polnilnih mjesta, načinima autentifikacije i obračuna. Korisničko sučelje je intuitivno i prikladno čak i za korisnike koji se s punjenjem susreću prvi put.
Kapacitet punjenja i mogućnosti priključivanja
Punionica omogućuje visoke snage punjenja te je prilagođena trofaznom priključku na mrežu. U tehničkom listu detaljno su definirane snage pojedinih priključaka, maksimalne struje i mogućnosti ograničavanja opterećenja. Integrirano statičko i dinamičko upravljanje opterećenjem omogućuje optimalno iskorištenje priključne snage objekta i sprječava preopterećenje glavnih osigurača. Putem OCPP protokola punionicu je moguće uključiti u postojeće nadzorne i obračunske sustave pružatelja usluga punjenja.
Sigurnost, zaštite i komunikacija
Punionica je opremljena nizom električnih zaštita, kao što su osigurači na polnilnim granama, RCD zaštita tipa A s dodatnim nadzorom istosmjerne struje curenja (6 mA), termičko rasterećenje te nadzor zalijepljenih kontaktora. Stupnjevi zaštite IP i IK osiguravaju otpornost na vremenske utjecaje i mehanička opterećenja, stoga je uređaj prikladan za vanjsku montažu. Dostupna su različita komunikacijska sučelja (npr. Ethernet, po potrebi i mobilni prijenos podataka), što omogućuje daljinski nadzor, ažuriranje softvera i povezivanje sa sustavima za plaćanje.
Tehničke specifikacije
• Maksimalna snaga punjenja: 44 kW
• Broj polnilnih priključaka: 2
• Tip priključaka: Type 2
• Maksimalna izlazna struja: 32 A
• Nazivni napon mreže: 230/400 VAC
• Nazivna frekvencija: 50 Hz
• Radna temperatura: -25 °C do +50 °C
• Mehanička i ekološka zaštita: IP54, IK10 • Dimenzije (V × Š × D): 2107 × 860 × 200 mm • Težina: 138-145 kg
• Standardi i certifikati: Charging connections 2 x IEC 62196 type 2 charging socket plug interlock|Lightning and overvoltage protection Optional combination arrester Cat. I+II+III AC according to DIN EN 61643-11|Optional combination arrester for data line in accordance with DIN EN 61643-21|Charging processes IEC 61851-1 (Mode 3)|Connections IEC 62196 series|Security IP 54 according to IEC 60529, IEC 62955, IEC 61439-1, IEC 61439-7, protection class 1|(with protective conductor), CE “Class A” in accordance with EU Directive 2014/30/EU|Calibration law REA document 6-A, PTB requirement 50.7
Tehnički podaci
| Tehničke informacije (TEP8) | |
|---|---|
| Dimenzije (V x Š x D) | 2107 x 860 x 200 mm |
| Težina | od 138 do 145 kg (ovisno o izvedbi) |
| Razred zaštite | IP54 |
| Zaštita od vandalizma | IK10 |
| Temperaturni raspon rada | -25 °C do +50 °C |
| Nadmorska visina ugradnje | do 2000 m |
| Relativna vlažnost | 5 do 95%, bez kondenzacije |
| Način montaže | Podna montaža na betonski temelj (dostupan i montažni temelj kao dodatna oprema) |
| Broj polnilnih mjesta | 2 |
| Maksimalna snaga punjenja | 44 kW (2 x 22 kW) |
| Polnilni priključci | 2 x utičnica tipa 2 (IEC 62196) s blokadom utikača, opcijski s fiksnim kabelom tipa 2 |
| Maksimalna struja po polnilnom mjestu | 32 A |
| Autentifikacija | RFID kartice (ISO 14443) MIFARE Ultralight, Classic ili DESFire |
| Zaslon na polnilnom mjestu | 4,3-inčni zaslon u boji s RFID čitačem |

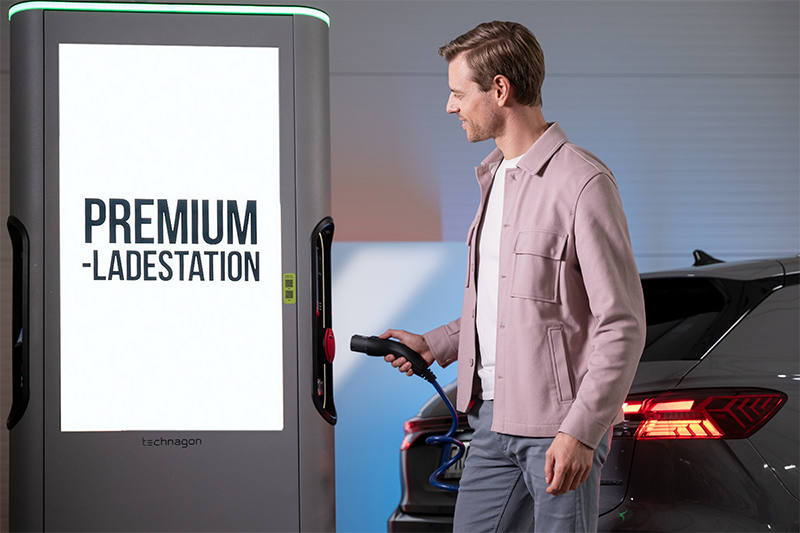

| Zaslon za oglašavanje/infotainment (Digital signage) | 46-inčni zaslon (rezolucija 1080 x 1920 piksela) |
| Svjetlina zaslona (46-inčni) | 2.500 cd/m2 |
| Mrežna povezanost | Standardni Ethernet (LAN), opcijski 4G modem (mobilne komunikacije) |
| Protokol za povezivanje s pozadinskim sustavom (Backend) | OCPP 1.6 |
| Usklađenost sa zakonima | Usklađen s AFIR, zakonom o mjeriteljstvu (kalibraciji), te se može upravljati u skladu s §14a EnWG |
| Otpuštanje utikača u slučaju nestanka struje | Da |
| Upravljanje potrošnjom (Load management) | Statičko i dinamičko upravljanje potrošnjom (lokalno, Modbus TCP, MQTT i OCPP) |
| Stanje pripravnosti (Standby) | Tehnologija punjenja: cca. 20 Watt, Oglašavanje: cca. 215 Watt |
