Pregled punionice TEW5

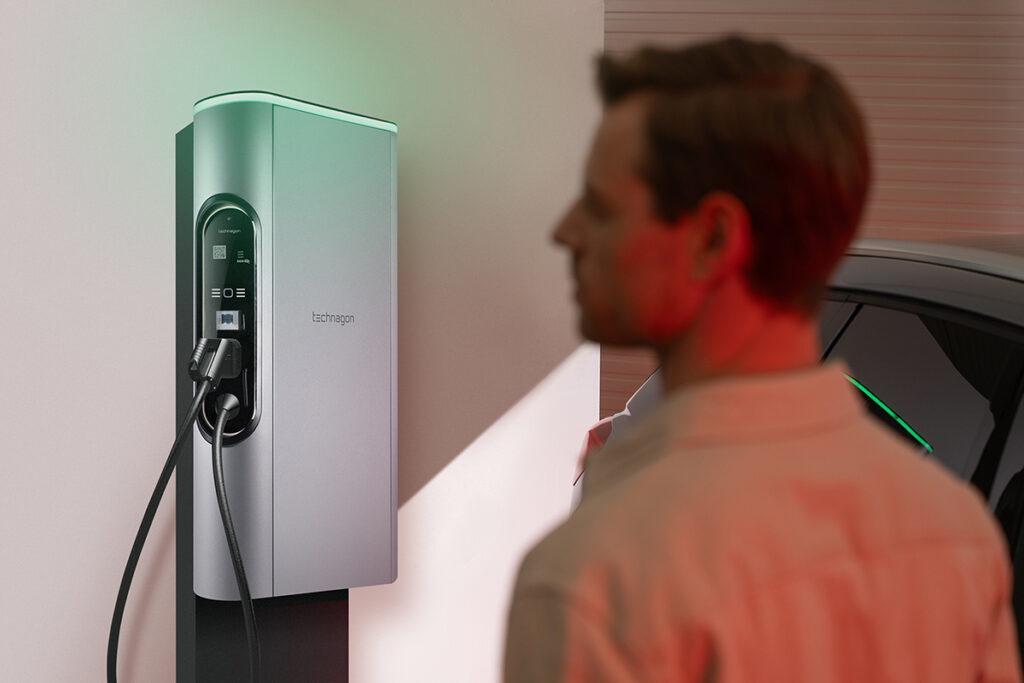

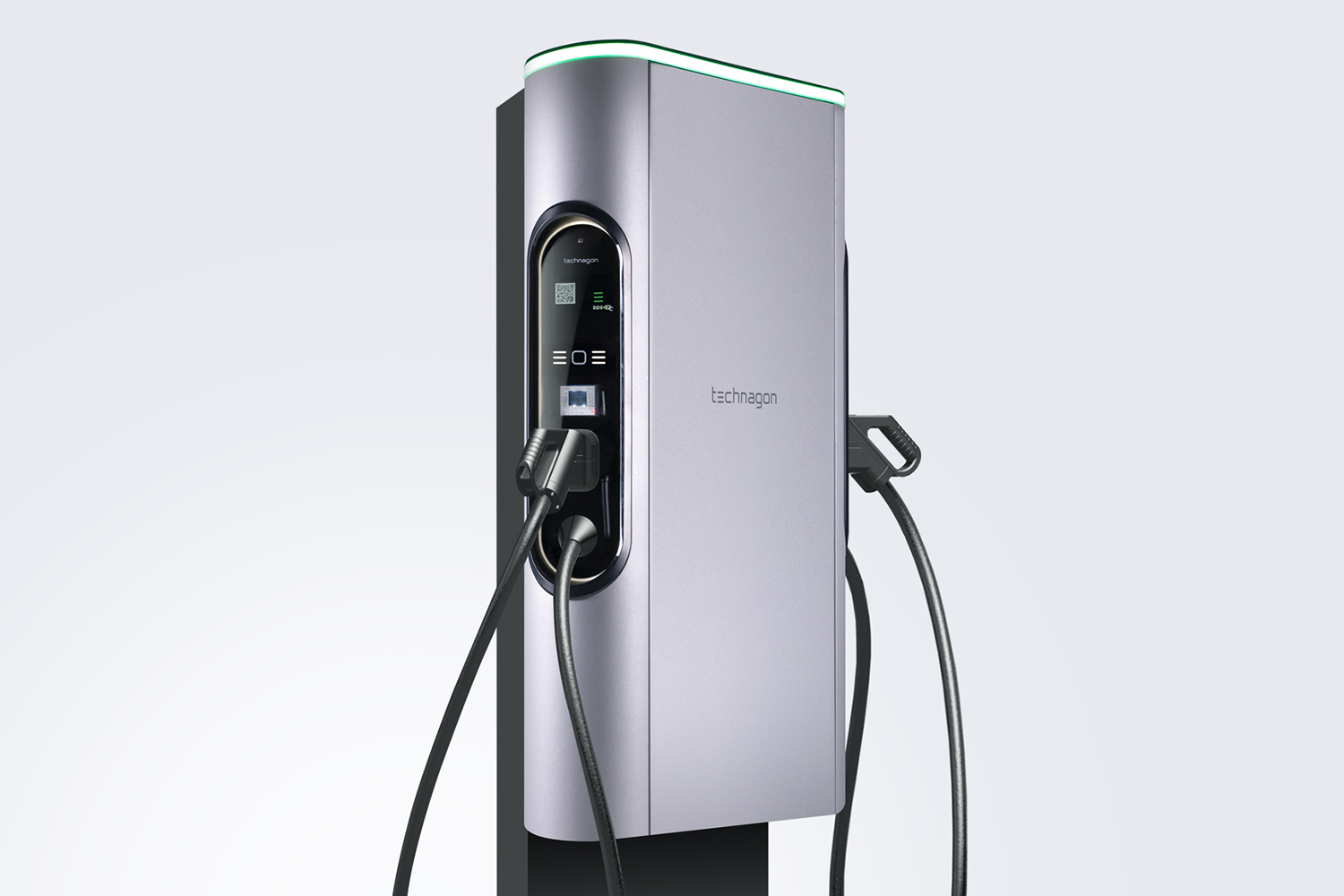

DC Zidna punionica TEW5 je profesionalna DC stanica za punjenje s 1 mjestim za punjenje (CCS|Type 2) i maksimalnom snagom do 60 kW, dizajnirana za korištenje u javnim i polujavnim okruženjima. Modularna konstrukcija omogućuje prilagodbu prema željenoj konfiguraciji mjesta za punjenje, načinima autentifikacije i obračuna. Korisničko sučelje je intuitivno i prikladno čak i za korisnike koji se prvi put susreću s punjenjem.
Kapacitet punjenja i mogućnosti priključivanja
Punionica omogućuje visoke snage punjenja te je prilagođena trofaznom priključku na mrežu. U podatkovnoj tablici detaljno su definirane snage pojedinih priključaka, maksimalne struje i mogućnosti ograničavanja opterećenja. Integrirano statičko i dinamičko upravljanje opterećenjem omogućuje optimalno iskorištavanje priključne snage objekta te sprječava preopterećenje glavnih osigurača. Putem OCPP protokola punionicu je moguće uključiti u postojeće sustave nadzora i naplate pružatelja usluga punjenja.
Sigurnost, zaštite i komunikacija
Punionica je opremljena nizom električnih zaštita, kao što su osigurači na granama punjenja, RCD zaštita tipa A s dodatnim nadzorom istosmjerne struje curenja (6 mA), toplinsko rasterećenje te nadzor zalijepljenih kontaktora. Stupnjevi zaštite IP i IK jamče otpornost na vremenske utjecaje i mehanička opterećenja, zbog čega je uređaj prikladan za vanjsku montažu. Dostupna su različita komunikacijska sučelja (npr. Ethernet, po potrebi i mobilni prijenos podataka), što omogućuje daljinski nadzor, ažuriranje softvera i povezivanje sa sustavima za plaćanje.
Tehnički podaci
| Opće karakteristike | |
|---|---|
| Model | Technagon TEW5 DC Wallbox |
| Broj mjesta za punjenje | 1 |
| Maksimalna snaga punjenja | 40 kW (moguće povećanje na 60 kW) |
| Usklađenost sa zakonima | Skladno s AFIR-om i zakonom o umjeravanju (Calibration law), nadzirano prema §14a EnWG |
| Autentifikacija | RFID kartice (ISO 14443) MIFARE Ultralight, Classic ili DESFire; Plug & Charge |
| Zaslon | 4.3-inčni zaslon u boji po mjestu za punjenje (prikaz podataka operatera, cijena, QR kodova) |
| Povezivost | Ethernet (LAN) i 4G mobilna povezanost (standardno) |
| Protokol | OCPP1.6 (OCPP2.1 u pripremi) |
| Kućište | Aluminijsko kućište s praškastim premazom (DB703) |
| Montaža | Zidna montaža s montažnim kompletom ili podna montaža s opcijskim stupom |
| Tehničke specifikacije | |
| Dimenzije (V x Š x G) | 1350 mm x 715 mm x 340 mm |
| Težina | 110–125 kg (ovisno o verziji) |
| Priključak za punjenje | 1x IEC 62196 CCS tip 2 kabel za punjenje |
| Duljina kabela | 3 m (standard); 5.5 m (opcija sa sustavom za kabele) |
| Raspon radne temperature | -25°C do +50°C |
| Visina ugradnje | ≤ 2.000 m (nadmorska visina) |
| Klasa zaštite | IP54 |
| Zaštita od vandalizma | IK10 |
| DC struja punjenja | 150–1000V/maks. 125 A (1 x 40 kW) |
| Mrežni priključak | 3P+N+PE, maks. 5 x 50 mm² bakar |
| Nazivni napon | 230/400 VAC 50 Hz |
| Nazivna struja | 60 A |
| Potrošnja u stanju pripravnosti | cca. 70 W |
