Integrirana automatizacija

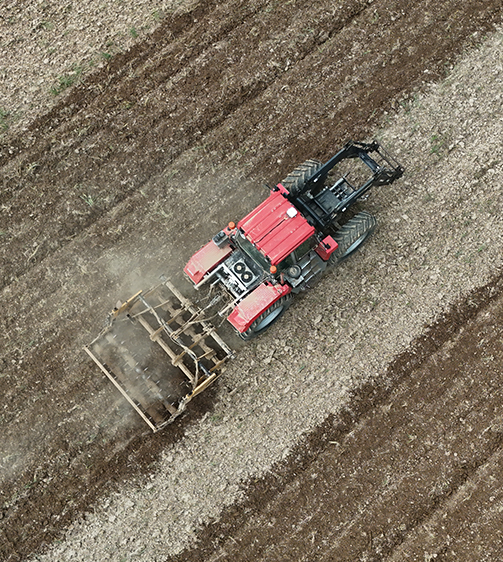

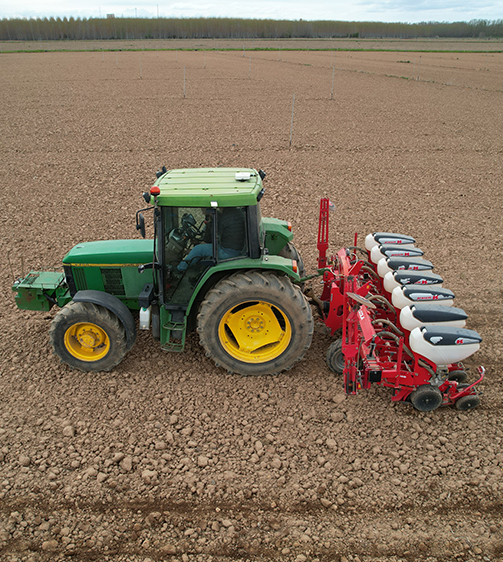

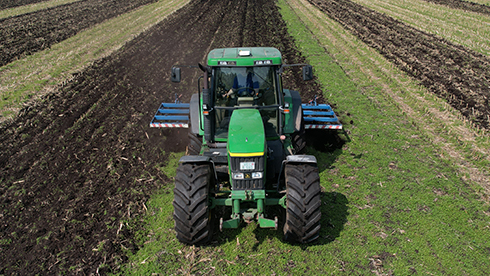

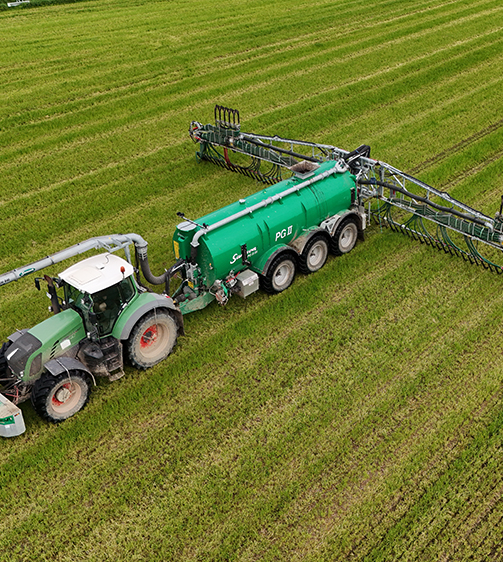

NX510 SE (Steering Engine) je all-in-one rješenje za automatsko upravljanje koje uključuje ugrađeni RTK prijamnik, upravljački motor i 7" zaslon u boji u jednom sustavu. Ovaj integrirani pristup pojednostavljuje montažu i smanjuje broj potrebnih komponenti. Sustav postiže ±2,5 cm preciznost pozicioniranja i podržava GPS, GLONASS, BeiDou i Galileo satelitske konstelacije. Ugrađena RTK tehnologija omogućuje centimetarsku preciznost bez potrebe za dodatnim modulima. Prikladan je za različite poljoprivredne primjene - sjetvu, prskanje, gnojenje, obradu tla i žetvu usjeva. Automatsko upravljanje smanjuje umor operatera i omogućuje rad čak i u noćnim uvjetima.
Jednostavna montaža i uporaba
NX510 SE je dizajniran za brzu i jednostavnu montažu na traktore. Upravljački motor se pričvršćuje izravno na upravljač ili upravljačko vratilo, dok se glavna jedinica postavlja na prikladno mjesto u kabini. 7" zaslon u boji osjetljiv na dodir omogućuje jednostavno upravljanje svim funkcijama. Sučelje je intuitivno i omogućuje brzo postavljanje linija vodilja, planiranje puta i praćenje rada. Sustav uključuje različite načine linija vodilja - AB ravna linija, AB krivulja, konturno praćenje i nekoliko drugih. Automatsko okretanje na uvratinama dodatno smanjuje potrebu za ručnim upravljanjem.
Pouzdan rad
NX510 SE je dizajniran za pouzdan rad u različitim vremenskim uvjetima. Zaštita IP65 osigurava otpornost na prašinu i vodu, što omogućuje siguran rad i po kiši. Sustav podržava različite načine RTK korekcija - NTRIP putem mobilne mreže, radio vezu s baznom stanicom ili lokalnu RTK baznu stanicu. To osigurava fleksibilnost pri odabiru najprikladnijeg rješenja za pojedino gospodarstvo. Uključene su i funkcije za bilježenje rada koje omogućuju kasniju analizu produktivnosti i optimizaciju radnih procesa.
Tehnički podaci
| OPĆE SPECIFIKACIJE | |
|---|---|
| Naziv proizvoda | CHCNAV NX510 SE |
| Tip sustava | Integrirani automatizirani sustav upravljanja |
| Kompatibilnost | Naknadna ugradnja u brojne nove i stare traktore i druga vozila |
| Preciznost (Pass-to-pass) | ≤ ±2.5 cm |
| Sustav za kompenzaciju terena | GNSS+INS tehnologija |
| SUSTAV ZA POZICIONIRANJE (Prijamnik) | |
| Podržane konstelacije | GPS, GLONASS, Galileo, Beidou, QZSS, SBAS |
| Frekvencijski pojasevi (GPS) | L1/L2/L5 |
| Frekvencijski pojasevi (BDS) | B1I/B2/B3I/B1C/B2a/B2b |
| Frekvencijski pojasevi (Galileo) | E1/E5a/E5b/E6 |
| Frekvencijski pojasevi (GLONASS) | L1/L2 |
| Frekvencijski pojasevi (QZSS) | L1/L2/L5/L6 |
| Horizontalna preciznost (RTK) | 8 mm + 1 ppm RMS |
| Vertikalna preciznost (RTK) | 15 mm + 1 ppm RMS |
| Preciznost brzine | 0.03 m/s RMS |
| Vrijeme inicijalizacije | < 5 s |
| Pouzdanost inicijalizacije | > 99.9% |
| Dimenzije prijamnika (D × Š × V) | 220 mm × 205 mm × 60 mm |
| Težina prijamnika | < 2 kg |
| Zaštita od prašine i vode | IP67 |

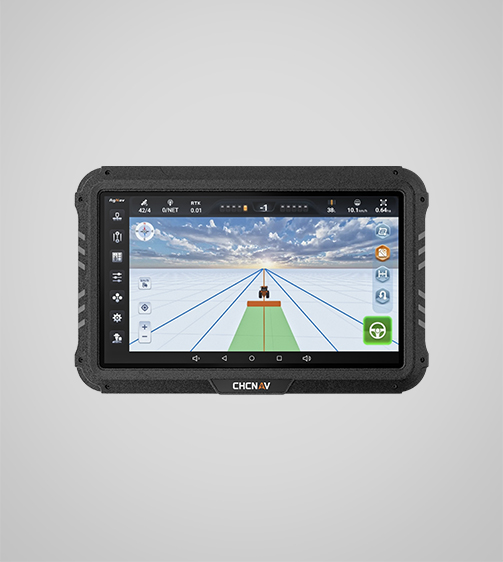

| ZASLON (Display) | |
| Veličina zaslona | 10.1" zaslon osjetljiv na dodir |
| Operativni sustav | Android 6.01 |
| Dimenzije (D × Š × V) | 281 mm × 181 mm × 42 mm |
| Programska oprema | AgNav (višejezična) |
| Zaštita od prašine i vode | IP65 |
| KOMUNIKACIJA I PODACI | |
| 4G modem | Integriran u prijamniku i zaslonu |
| UHF modul (Frekvencija) | 410–470 MHz |
| UHF modul (Protokoli) | TT450S / Transparent / CHC / CHCAG / SATEL 3AS |
| WiFi/Bluetooth | Da |
| CAN ulazi | 2 |
| Serijski ulazi | RS232 x 2 |
| Izlaz NMEA | 1/2/5/10 Hz |
| Korekcijski formati | RTCM 3.0/3.1/3.2/3.3 |
| Izlazno sučelje (LED) | 3 x LED (napajanje, satelit, RTK korekcija) |

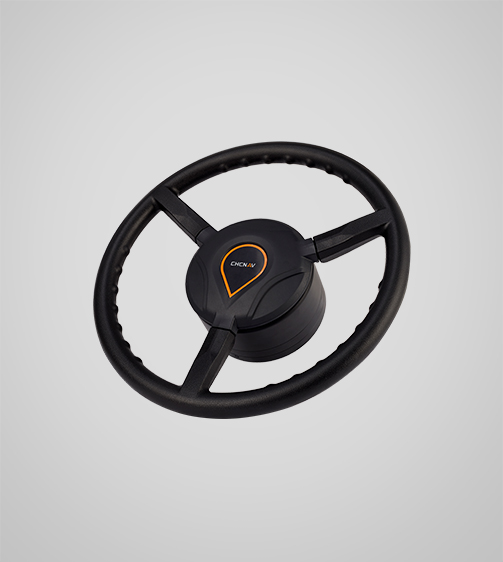

| ELEKTRIČNI VOLAN | |
| Zakretni moment | 7.5 N-m |
| Promjer volana | 410 mm |
| Visina motora | 80.5 mm |
| NAPAJANJE I OKRUŽENJE | |
| Ulazna snaga (Prijamnik / Volan) | 9 V DC do 36 V DC |
| Radna temperatura | -20°C do +70°C |
| Temperatura skladištenja | -40°C do +85°C |
| KAMERA | |
| Stražnja kamera | Da |
| Rezolucija | 1280 x 720 piksela |
| Kut gledanja | 120° |
