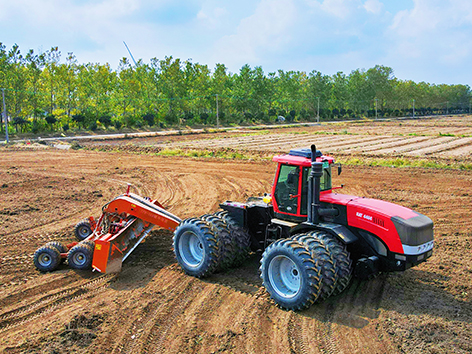

Automatizirano ravnanje tla s GPS tehnologijom
CHCNAV IC100 je napredni sustav za automatizirano ravnanje i uravnavanje tla s GNSS RTK tehnologijom. Omogućuje centimetarsku preciznost pri uravnavanju površina, što je ključno za optimalno navodnjavanje, rast biljaka i učinkovitu poljoprivredu. Sustav zamjenjuje tradicionalne laserske sustave i nudi veću fleksibilnost - radi i na većim površinama, nije ograničen dosegom lasera i omogućuje uravnavanje pod nagibom (geodetska referenca) uz standardno uravnavanje. Prikladan je za rižina polja, veće njive, sustave navodnjavanja i građevinske površine. Poboljšava učinkovitost potrošnje vode, smanjuje eroziju i optimizira rast biljaka.

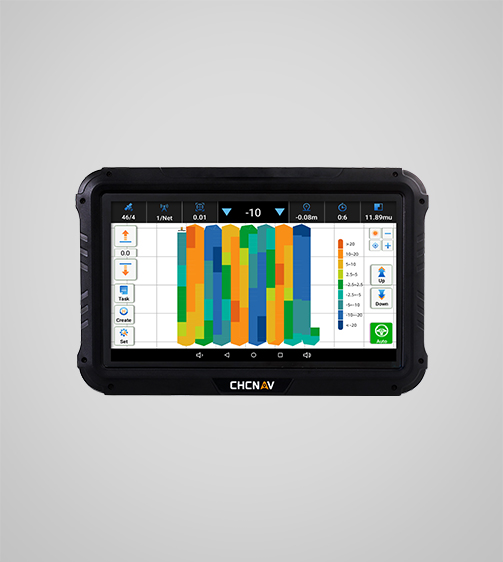

Intuitivan 10,1" zaslon i jednostavno upravljanje
IC100 uključuje veliki 10,1" zaslon u boji osjetljiv na dodir, koji prikazuje kartu polja s bojama označenim područjima potrebnog iskopa (cut) i nasipavanja (fill). Operater na prvi pogled može vidjeti gdje je potrebno ukloniti ili dodati zemlju. Sustav nudi različite načine rada - ravninsko uravnavanje (reference grade) za potpuno ravne površine i geodetsko uravnavanje (geodetic grade) za uravnavanje pod nagibom radi odvodnje vode. Korisničko sučelje je jednostavno i omogućuje brzo postavljanje referentne ravnine ili nagiba. Operater može započeti s radom nekoliko minuta nakon uključivanja sustava.
Ugrađen RTK za maksimalnu preciznost

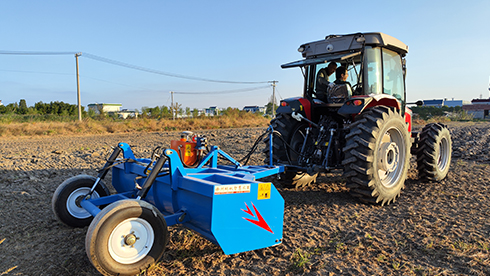

IC100 uključuje ugrađeni GNSS RTK prijamnik koji podržava GPS, GLONASS, BeiDou, Galileo i QZSS konstelacije. To osigurava pouzdan prijem signala i centimetarsku preciznost pozicioniranja. Sustav podržava različite izvore RTK korekcija - NTRIP putem mobilne mreže (4G), lokalnu RTK baznu stanicu ili radio vezu. Fleksibilnost pri odabiru izvora osigurava pouzdan rad u različitim uvjetima. Automatska hidraulička kontrola skrepera ili oštrice buldožera omogućuje precizno praćenje željene ravnine uz minimalne ručne zahvate operatera.
Tehnički podaci
| Sustav za ravnanje tla CHCNAV IC100 | |
|---|---|
| Preciznost ravnine i nagiba | ± 2 cm |
| Komponente sustava | 4 (Antena GNSS, Kontroler, 10.1" Zaslon, Upravljačka jedinica visokih performansi) |
| Podržani skreperi | Dvosmjerni ventil i višesmjerni ventil |
| Konfiguracije nagiba | Jednostruki i dvostruki nagib |
| Razina zaštite (IP) za sustav | IP65 (Zaslon) / IP54 (ECU) / IP67 (Kontroler i Antena) |
| Pozicioniranje RTK | |
| Horizontalna preciznost RTK (RMS) | 0.8 cm + 1 ppm |
| Vertikalna preciznost RTK (RMS) | 1.5 cm + 1 ppm |
| Podržani GNSS sustavi | GPS (L1/L2/L5), GLONASS (L1/L2), BDS (B1/B2/B3), Galileo (E1/E5a/E5b) |
| Zaslon (Display) | |
| Veličina zaslona | 10.1 inča |
| Rezolucija | 1024 x 600 |
| Svjetlina | 600 nita |
| Sustav | Android 6.0.1 |
| Napajanje | 9 V - 36 V |
| Komunikacija | 2.4 G WiFi/BT4.0, BLE |
| Mreža | 2G/3G/4G |
| Dimenzije (Š x V x D) | 281 x 181 x 42 mm |
| Težina | 1.5 kg |
| Radna temperatura | -20°C do +70°C |

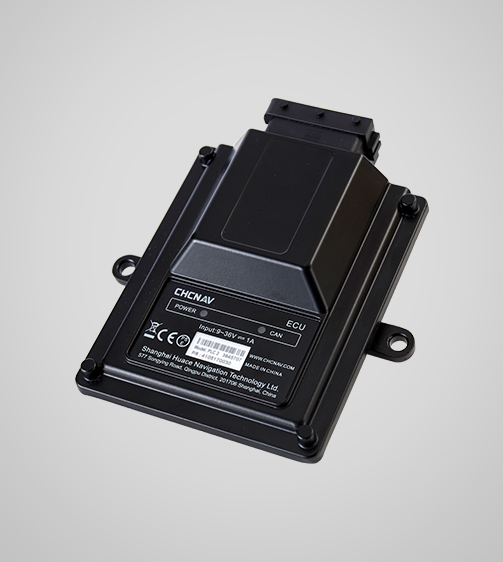

| ECU (High Performance Control Unit) | |
| Napajanje | 9 V - 36 V |
| Zaštita | Podrška za zaštitu od prenapona i prekomjerne struje |
| Broj indikatora | 2 |
| Komunikacija | CAN x 1, PWN x 6 |
| Radna temperatura | -30°C do +70°C |

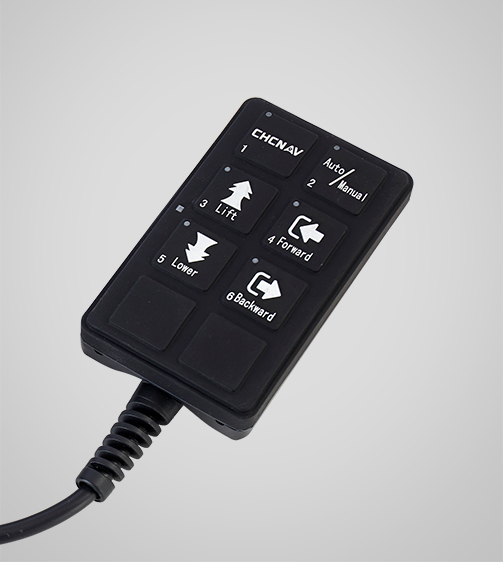

| Kontroler (Controller) | |
| Napajanje | 9 V - 36 V |
| Komunikacija | CAN x 1 |
| Broj gumba | 6 |
| Ograničenje upotrebe gumba | > 1 milijun pritisaka |
| Radna temperatura | -40°C do +80°C |

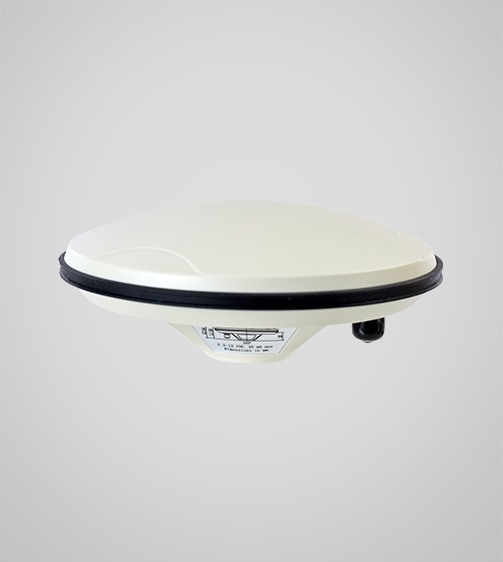

| Satelitska antena | |
| Veličina antene | 150 mm x 61 mm |
| Komunikacija | CAN x 1 |
| Priključak | TNC-K |
| Veličina priključka | 5/8" x 11 (inča) |
| Radna temperatura | -40°C do +85°C |
