3D vođenje za građevinske strojeve
EGS101 sustav omogućuje 3D vođenje građevinskih strojeva (bageri, buldožeri, grejderi) s RTK GPS preciznošću ±2.5 cm za precizno izvođenje projekata. Primjena: gradnja cesta, terasiranje, iskopi za temelje, polaganje drenaža, uređenje sportskih objekata, rekultivacija kamenoloma. Ušteda vremena do 40% - manje vremena za mjerenje, označavanje, kontrolu. Operater vidi projektnu geometriju u realnom vremenu i točno zna gdje mora kopati ili nasipati. Smanjenje pogrešaka i posljedično manje popravaka. Prvi put napravite ispravno - ušteda materijala i radnih sati.
Precizan prikaz i vođenje
Zaslon u kabini prikazuje trenutnu poziciju noža/žlice u odnosu na projektnu geometriju. Bojno kodiranje: zelena = točno, žuta/crvena = previsoko, plava = prenisko. Prikaz presjeka terena u realnom vremenu - operater vidi koliko materijala još mora ukloniti ili nasuti. Numerički prikaz visinske razlike u centimetrima. 3D vizualizacija terena omogućuje bolje prostorno razumijevanje projekta. Korisno kod kompleksnih geometrija (krivulje, nagibi u više smjerova). Sustav podržava različite tipove strojeva - bagere (podesivi kut ruke), buldožere (nož), grejdere (nož s više kontrolnih točaka).
Integracija s CAD projektima
Uvoz projekata iz CAD programa (AutoCAD, Civil 3D, 12d Model) u standardnim formatima (DXF, LandXML). Jednostavna priprema podataka u uredu i prijenos na gradilište. Sustav pohranjuje "as-built" podatke - stvarno izvedeno stanje terena po završetku radova. Usporedba nacrt vs. izvedeno za kontrolu kvalitete i obračun. Mogućnost rada bez projekta - sustav bilježi sve pomake materijala i stvara 3D model terena. Korisno kod manjih radova ili ad-hoc prilagodbi. Komplet uključuje: zaslon, GPS antene (1 ili 2 ovisno o tipu stroja), senzore za položaj dijelova stroja (IMU, inklinometri), kontrolnu jedinicu.
Tehnički podaci
| Sustav za nadzor građevinskih strojeva EGS101 | |
|---|---|
| Tip proizvoda | Inteligentni sustav za kontrolu nagiba bagera (Grade Control System) |
| Glavna namjena | Vođenje žlice bagera u realnom vremenu za gradnju na poljoprivrednim površinama s visokim standardom (iskop jaraka, nasipa, niveliranje, uređenje padina, produbljivanje ribnjaka/rijeka) |
| Točnost ocjenjivanja (Grading Accuracy) | Unutar ± 2.5 cm |
| Točnost visine žlice (Land Leveling) | Unutar 3 cm |
| Tehnologija i senzori | |
| Senzori | GNSS dvostruka frekvencija i IMU senzori visoke osjetljivosti |
| Podržani GNSS sustavi | GPS, BeiDou, GLONASS |
| Izlaz podataka | Realno vrijeme preko CAN sabirnice |
| Funkcionalnosti | |

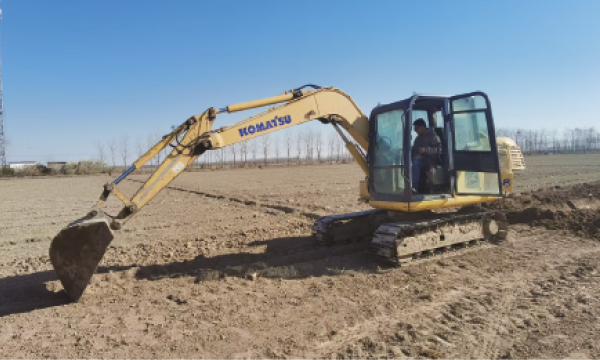

| Niveliranje terena | Postavljanje željene visine jednim klikom, prikaz podataka o visini žlice u realnom vremenu |
| Vođenje u ravnoj liniji | Precizno poravnanje i kontrola dubine za jarke i nasipe |

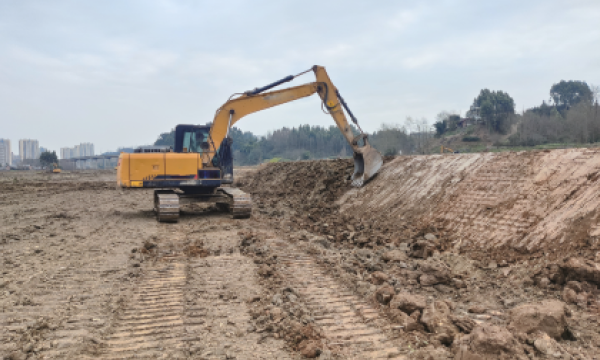

| Uređenje padina (Slope Grading) | Kontinuirano praćenje i otkrivanje kutova padine u realnom vremenu |
| Kompatibilnost | Dizajniran za besprijekornu kompatibilnost s različitim modelima bagera |
