Pregled punionice TEW3

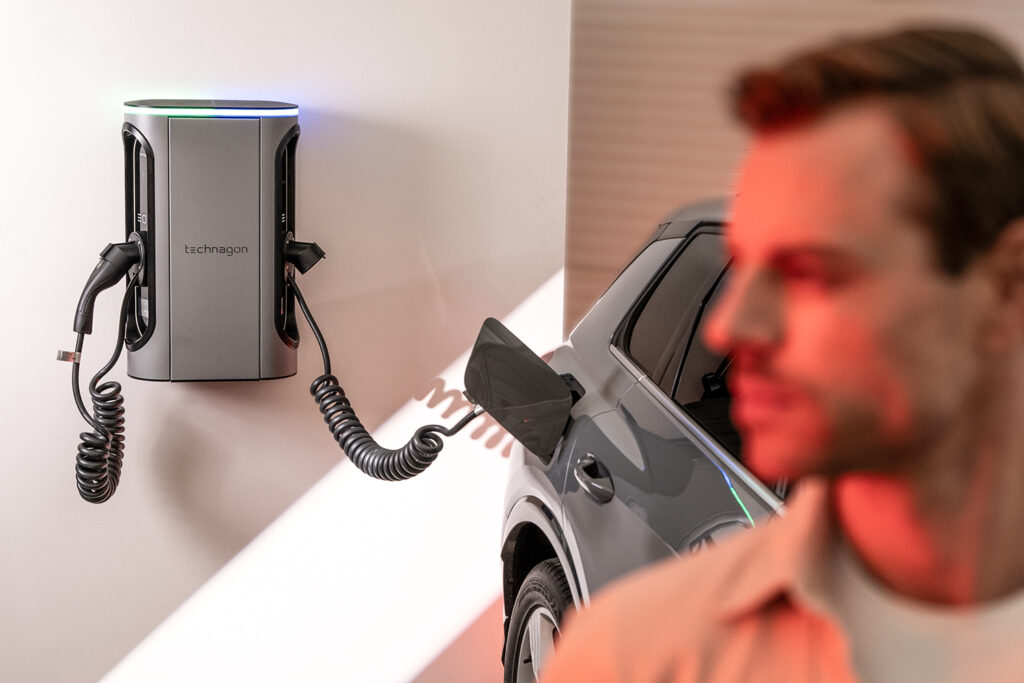

Zidna punionica TEW3 je profesionalna AC stanica za punjenje s 1 mjestom za punjenje (Type 2) i maksimalnom snagom do 22 kW, dizajnirana za korištenje u javnim i polujavnim okruženjima. Modularna konstrukcija omogućuje prilagodbu prema željenoj konfiguraciji mjesta za punjenje, načinima autentifikacije i obračuna. Korisničko sučelje je intuitivno i prikladno čak i za korisnike koji se prvi put susreću s punjenjem.
Kapacitet punjenja i mogućnosti priključivanja
Punionica omogućuje visoke snage punjenja te je prilagođena trofaznom priključku na mrežu. U tehničkom listu detaljno su definirane snage pojedinih priključaka, maksimalne struje i mogućnosti ograničavanja opterećenja. Integrirano statičko i dinamičko upravljanje opterećenjem omogućuje optimalno korištenje priključne snage objekta te sprječava preopterećenje glavnih osigurača. Putem OCPP protokola punionica se može uključiti u postojeće nadzorne i obračunske sustave pružatelja usluga punjenja.
Sigurnost, zaštite i komunikacija
Punionica je opremljena nizom električnih zaštita, kao što su osigurači na granama punjenja, RCD zaštita tipa A s dodatnim nadzorom istosmjerne struje curenja (6 mA), termičko rasterećenje te nadzor zalijepljenih kontaktora. Stupnjevi zaštite IP i IK osiguravaju otpornost na vremenske utjecaje i mehanička opterećenja, zbog čega je uređaj prikladan za vanjsku montažu. Dostupna su različita komunikacijska sučelja (npr. Ethernet, po potrebi i mobilni prijenos podataka), što omogućuje daljinski nadzor, ažuriranje softvera i povezivanje sa sustavima za plaćanje.
Tehnički podaci
| Zidna punionica TEW3 | |
|---|---|
| Mehanička svojstva | |
| Dimenzije (V x Š x G) | 675 x 200 x 235 mm |
| Težina | Od 9 do 15 kg (ovisno o izvedbi) |
| Radna temperatura | -25 °C do +50 °C |
| Nadmorska visina ugradnje | Do 2.000 m |
| Relativna vlažnost | 5 do 95 %, bez kondenzacije |
| Klasa zaštite | IP54 |
| Zaštita od vandalizma | IK10 |
| Vrsta montaže | Zidna montaža s kompletom za montažu | Podna montaža s postoljem (dodatna oprema) |
| Električna svojstva | |
| Priključak na mrežu | 3P+N+PE, najviše 5 x 10 mm2 bakar |
| Nazivni napon | 230/400 VAC 50 Hz |
| Nazivna struja | 32 A |
| Maksimalna snaga punjenja | 22 kW (32 A po točki punjenja) |
| Zaštitni osigurač | Maksimalno 32 A - RCD tip A je obvezan na mjestu ugradnje |
| Osigurači po točki punjenja | 3x32 A (na napojnoj ploči) |
| Nadzor istosmjerne struje kvara | 6 mA po točki punjenja |
| Potrošnja u stanju pripravnosti | Cca 10 Watt |
| Značajke i funkcije | |

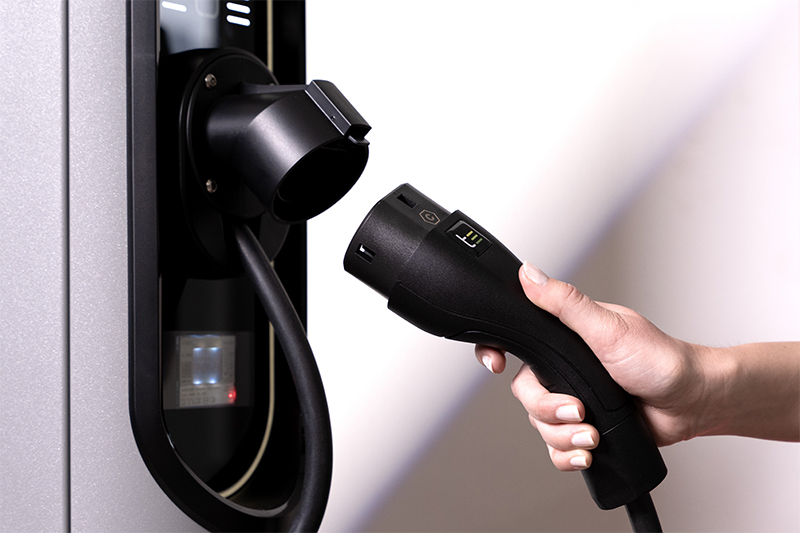

| Priključci za punjenje | 1 x IEC 62196 tip 2 utičnica sa zaključavanjem utikača (standard) ili 1 x fiksni kabel tipa 2 (opcija) |

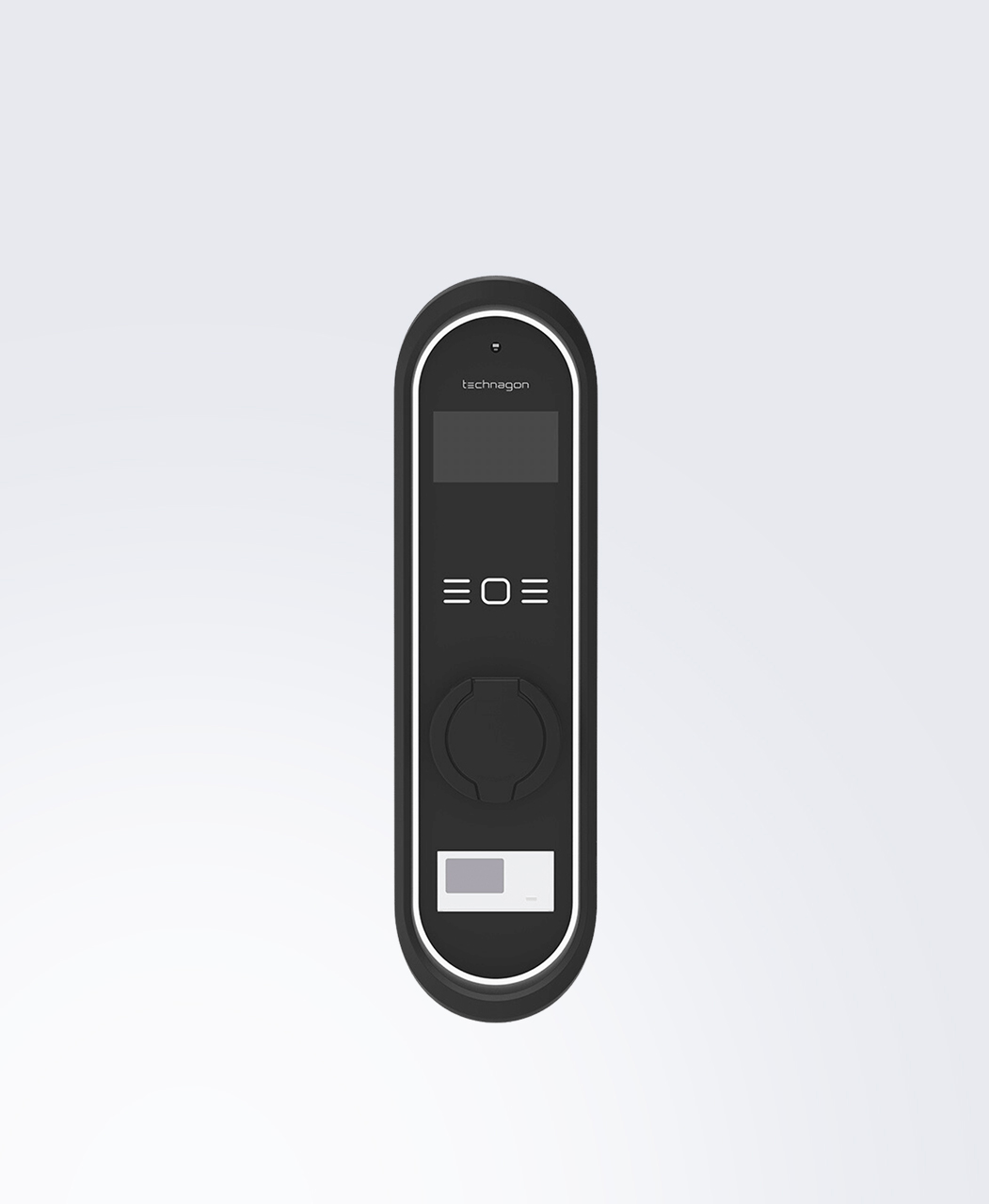

| Zaslon | 4.3-inčni zaslon u boji po točki punjenja |
| Autentifikacija | Putem RFID kartica (ISO 14443) MIFARE Ultralight, Classic ili DESFire |
| Komunikacija | Standardni Ethernet (LAN) i opcijski 4G modem (GPRS, UMTS, LTE) |
| Nadzor/Daljinsko održavanje | Putem OCPP1.6 (OCPP2.1 u pripremi) |
| Upravljanje opterećenjem | Statičko i dinamičko (lokalno, Modbus TCP, MQTT i OCPP) |
| Otpuštanje utikača u slučaju nestanka el. energije | Da |
| Usklađenost sa zakonom o umjeravanju | Sukladnost kao standard (REA dokument 6-A, PTB zahtjev 50.7) |
| Brojilo energije | Brojilo za DIN tračnicu usklađeno sa zakonom o umjeravanju |

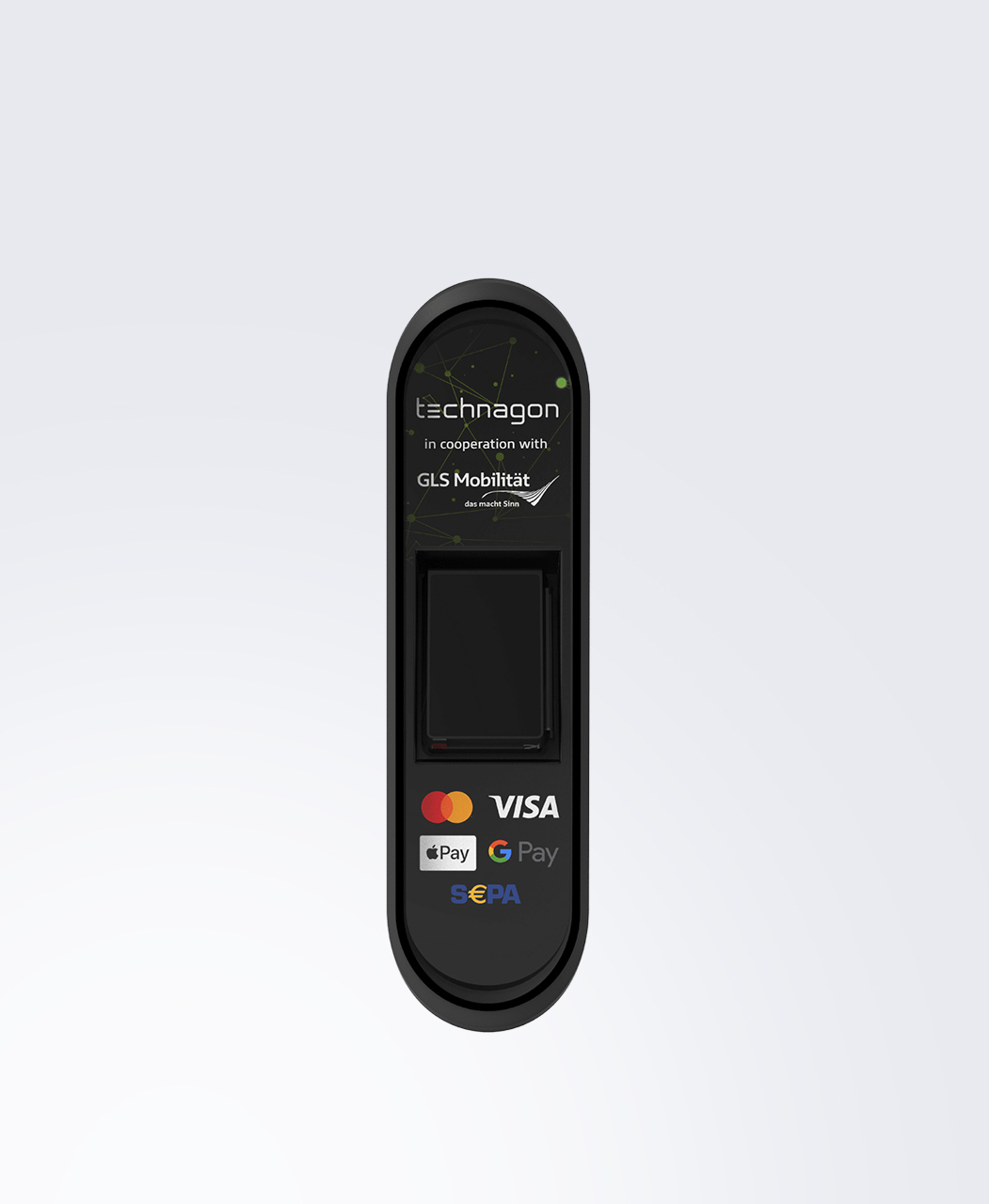

| Opcija plaćanja | Opcijsko izravno plaćanje putem Giro-e (EC kartice) |
