Optimiziran za Steer-Ready traktore
CHCNAV NX510 Steer-Ready je specijalizirani sustav za traktore s tvorničkom pripremom za autopilot. Koristi postojeće upravljačke aktuatore i električno-hidrauličke sustave, što pojednostavljuje montažu i smanjuje troškove. Sustav postiže istu ±2,5 cm točnost kao standardni modeli, ali uz lakšu integraciju na kompatibilne traktore. Ugrađeni RTK prijamnik podržava GPS, GLONASS, BeiDou i Galileo konstelacije. Izvrsna izbora za novije traktore John Deere, Case IH, New Holland, Massey Ferguson i drugih proizvođača koji nude steer-ready pripremu.
Brža montaža, niži troškovi

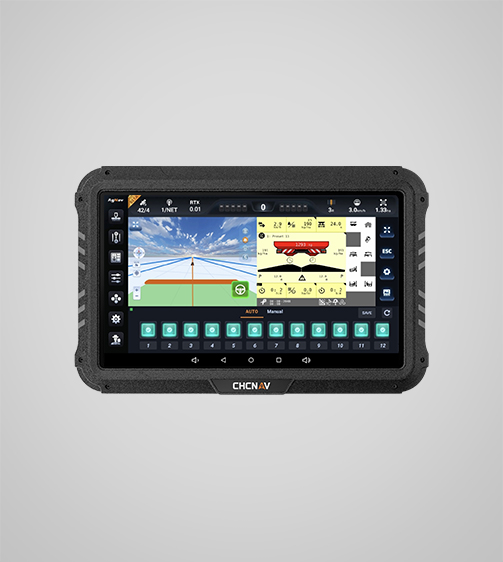

Budući da sustav koristi postojeću upravljačku infrastrukturu, montaža je znatno brža i jednostavnija. Nema potrebe za montažom dodatnog upravljačkog motora na volan, što smanjuje vrijeme montaže na približno 2-3 sata. 7" zaslon u boji osjetljiv na dodir omogućuje intuitivno upravljanje svim funkcijama. Sučelje je jednako kao kod drugih modela NX510, što olakšava prijelaz korisnicima koji već poznaju CHCNAV sustave. Niži troškovi montaže i korištenje postojeće opreme znače bolji omjer cijene i performansi za vlasnike kompatibilnih traktora.
Puna funkcionalnost autopilota
Unatoč pojednostavljenoj montaži, sustav nudi sve funkcije profesionalnog autopilota - automatsko praćenje linija vodilja, pametno okretanje na uvratini, bilježenje rada i analizu produktivnosti. Podržava različite načine linija vodilja prilagođene različitim primjenama i oblicima polja. RTK korekcije dostupne su putem NTRIP mobilne mreže, radio veze ili lokalne bazne stanice. Sustav je spreman za buduće nadogradnje i nove funkcije putem softverskih ažuriranja.
Tehnički podaci
| Pozicioniranje i točnost | |
|---|---|
| GNSS podrška | Puna konstelacija (GPS, GLONASS, Galileo, Beidou, QZSS, SBAS) |
| Horizontalna točnost (RTK) | 8 mm + 1 ppm RMS |
| Vertikalna točnost (RTK) | 15 mm + 1 ppm RMS |
| Točnost prolaza | Manje ili jednako ± 2.5 cm (≤ ± 2.5 cm) |
| Točnost brzine | 0.03 m/s RMS |
| Načini pozicioniranja | Autonomous, SBAS, RTK |
| Sustav i rad | |
| Tip upravljanja | Hidrauličko (preko ugrađenog sučelja vozila) |
| Nadzor upravljačkog ventila | PWM ili CANBUS |
| Radni raspon brzine | 0.3 do 20 km/h |
| Kompenzacija terena | 6-osna kompenzacija |

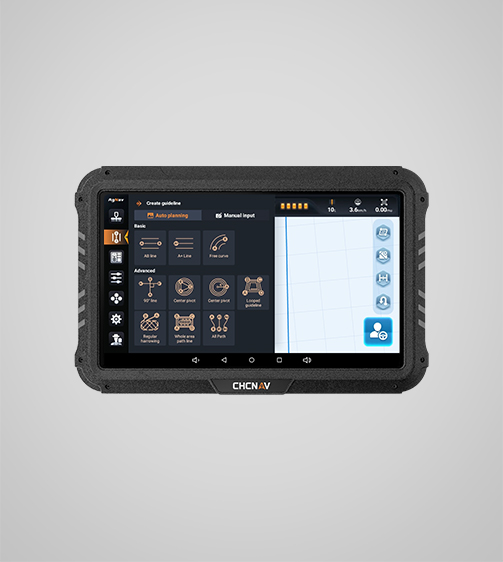

| Obrasci navođenja | AB linija, A+ linija, pivot, krivulja, 90 linija, rubna linija (headland line) |
| Podržane operacije | Obrada tla, sjetva/sadnja, prskanje, rasipanje i žetva (harvesting) |
| Dodatne funkcije | ISOBUS VT/UT, automatsko okretanje na uvratini (automatic headland turns), udaljena podrška |
| Komponente i komunikacija | |
| Zaslon/Prikazivač | 10.1" osjetljiv na dodir (Android 6.01), IP65 |
| Dimenzije zaslona (D x Š x V) | 281 mm x 181 mm x 42 mm |

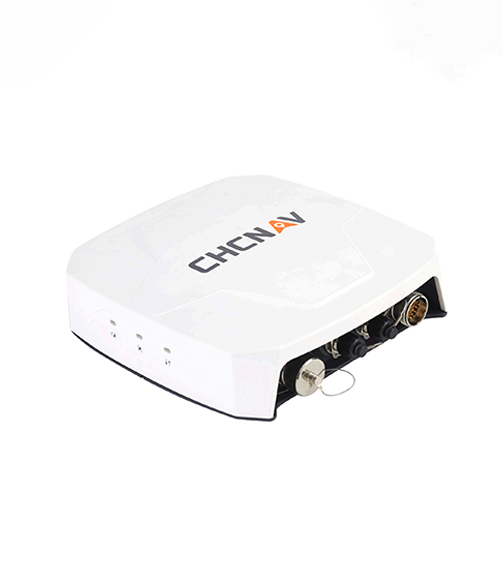

| Prijamnik (Receiver) | Sve-u-jednom (All-in-one smart receiver), IP67 |
| Dimenzije prijamnika (D x Š x V) | 220 mm x 205 mm x 60 mm |
| Težina prijamnika | Manje od 2 kg (< 2 kg) |
| Napajanje | 9 V DC do 36 V DC |
| Radna temperatura | Od -20°C do +70°C |
| Sučelja | Wi-Fi, Bluetooth, 4G LTE, 2 x RS232, 2 x CAN port |
| UHF modul | 410-470 MHz, Protokoli: TT450S, Transparent, CHC, SATEL 3AS |
| NMEA izlaz | 1/2/5/10 Hz |
